Description

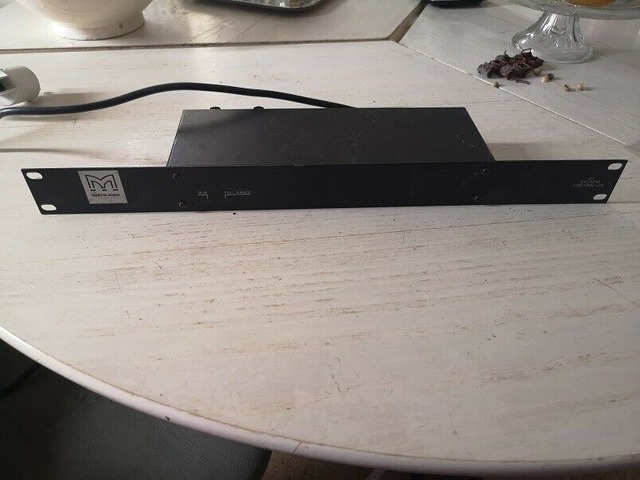

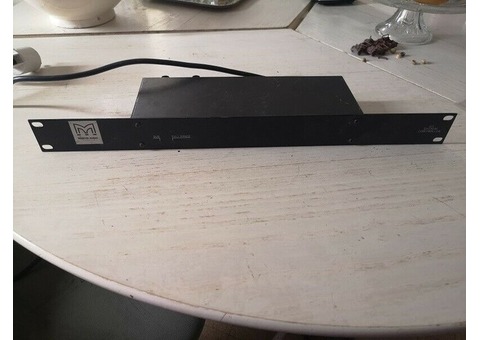

Le M1 doit être branché juste avant le (les) amplificateur(s) de puissance et après des appareils tels que des pré-ampli, les tables de mixage ou autres égaliseurs. Les entrées, qui sont équilibrées, sont raccordées grâce à une association de fiches de type XLR et de fiches femelles "stéréo" TRS (tip/ring/sleeve) (pointe/anneau/douille) câblées de la façon suivante : Broche 1 / douille de fiche = signal 0V Broche 2 / pointe de fiche = signal + (haut) Broche 3 / anneau de fiche = signal (bas) Si on commande le M1 à partir d une source dissymétrique, on peut utiliser des jacks mono. Dans certaines conditions, cela peut engendrer une boucle de ronflement. Dans ce cas, il faut utiliser d autres raccordements, au moyen d une prise de type XLR ou d une fiche TRS, câblées comme suit : Broche 1 / douille de fiche = pas raccordée Broche 2 / pointe de fiche = intérieur du câble (signal) Broche 3 / anneau de fiche = blindage du câble (terre) Les sorties du M1 sont pseudo symétriques sur des fiches femelles stéréo. Broche 1 / douille de fiche = signal 0V Broche 2 / pointe de fiche = signal + (haut) Broche 3 / anneau de fiche = signal (bas) 6. FONCTIONNEMENT DU M1 Le M1 est un controleur de système à 2 voies qu il est recommandé d utiliser avec le système de haut-parleur compact ICT300 de Martin Audio, utilisé en large bande ou avec des sub-graves supplémentaires. Lorsqu on utilise l ICT300 seul, il faut régler l interrupteur de mode situé à l arrière du M1 sur large bande. Si on utilise des enceintes de graves supplémentaires, il faut régler l interrupteur de mode sur sub-graves et commander les amplificateurs de graves depuis la fiche de sortie des subgraves. Dans ce mode, le M1 fonctionne comme un point de recoupement électronique avec une seule sortie de graves mono. Si les amplificateurs de graves ne sont pas munis de prises ou d interrupteurs pour un "lien d entrée", il faudra peut-être confectionner un câble à prise femelle "un en deux" pour mettre les entrées de l amplificateur en parallèle lorsqu on utilise plusieurs voies d amplificateur pour commander les enceintes des graves.
Etat moyen.
